NS1834 是中国南科集团根据市场上，需要用一个开关对多个灯源进行分段控制而开发的一款专用控制集成电路。除可用在灯具类方面外，还可用在需用一个开关而控制多个电器的场合。

　　一、主要特点
　　　⑴ 用CMOS工艺制造，功耗低；
　　　⑵ 内置功率三极管，可直接驱动小功率继电器；
　　　⑶ 工作电压范围宽，对电源要求低；
　　　⑷ 改变模式设置，可改变分段控制的组合。

　　二、基本参数
　　　⑴ 电源电压VDD：3～16V；
　　　⑵ 工作电流IDD：100uA；
　　　⑶ 输出电流：三组输出（Q1、Q2、Q3），每组输出电流最大可达80mA；
　　　⑷ 工作温度范围：-40～85℃；
　　　⑸ 封装（见图一）：SOP-8。

　　三、管脚描述
　　　⑴ 2/8/7 脚Q1/Q2/Q3：功率输出脚；
　　　⑵ 5 脚VDD：电源正极；
　　　⑶ 1 脚GND：电源负极；
　　　⑷ 4 脚CP：控制信号输入端；
　　　⑸ 6 脚CR：模式设置端，CR接电源+极，有三路输出（Q1、Q2、Q3）；CR 接电源-极，有二路输出（Q1、Q2）。
　　　⑹ 3 脚R：外部复位端。

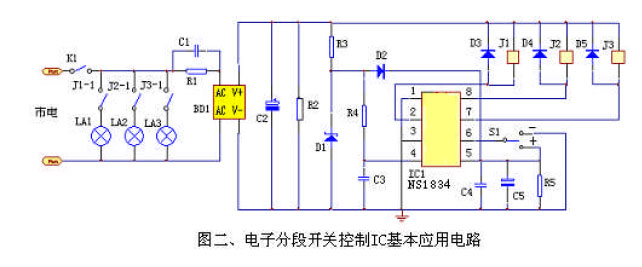

　　四、基本应用电路图（见图二）
　　　按图二电路连接，工作过程如下：

　　　⑴ 当K1首次从断开到闭合时，Q1输出低电位，Q2、Q3输出高电位，继电器J1导通；J2、J3截止。
　　　⑵ 当K1第二次从闭合到断开再到闭合时，Q1、Q3输出高电位，Q2输出低电位，继电器J1、J3断开、J2导通；
　　　⑶ 当K1第三次从闭合到断开再到闭合时，Q1、Q2输出高电位，Q3输出低电位，继电器J1、J2断开、J3导通；
　　　⑷ 当K1第四次从闭合到断开再到闭合时，Q1、Q2、Q3都输出低电位，继电器J1、J2、J3都导通；
　　　⑸ 当K1第五次从闭合到断开再到闭合时，又开始重复以上过程。
